Terraform on Azure 정리 (8) - Azure 배포 테스트 : VPN (끝)

배포 계획

구조: Hub-Spoke 네트워크 모델
- Hub: 공통 인프라 구성 (VPN Gateway, Firewall 등)
- Spoke: 업무별 구분된 네트워크 (Web, WAS, DB 등 리소스 배치)

보안 구성
- NSG (Network Security Group): 각 Spoke VNet 및 서브넷에 할당
- VPN Gateway: Hub VNet에 배치
- Firewall: Hub VNet에 배치 및 UDR과 연동

리소스 그룹 구조
- RG-NETWORK – 가상 네트워크 및 서브넷 등 네트워크 리소스
- RG-SECURITY – NSG, Firewall, VPN 등 보안 리소스
- RG-COMPUTE – 가상 머신 등 컴퓨트 리소스
- RG-STORAGE – Storage Account 등 저장소 리소스

Tag 구성
- Key : Value 예시
- ResourceName : vm-web-prd-01 등
- ServiceType : WEB, WAS, DB 등
- Environment : PRD, QA, DEV
- DeploymentDate : 2025-05-07 등



---



VPN.tf

- network.tf에서 배포한 RG, Subnet 활용

resource "azurerm_public_ip" "vpn_pip" {
  name                = "hub-vpn-pip"
  resource_group_name = azurerm_resource_group.security_rg.name
  location            = azurerm_resource_group.security_rg.location
  allocation_method   = "Static"
  sku                 = "Standard" # VPN Gateway는 반드시 Standard SKU 사용
}

resource "azurerm_virtual_network_gateway" "hub_vpn_gw" {
  name                = "hub-vpn-gw"
  location            = azurerm_resource_group.security_rg.location
  resource_group_name = azurerm_resource_group.security_rg.name

  type     = "Vpn"
  vpn_type = "RouteBased"
  sku      = "VpnGw1"

  ip_configuration {
    name                          = "vpn-gw-ipconf"
    public_ip_address_id          = azurerm_public_ip.vpn_pip.id
    subnet_id                     = azurerm_subnet.hub_gateway_subnet.id
    private_ip_address_allocation = "Dynamic"
    # 일반적으로 Azure VPN private_ip_address_allocation 은 "Dynamic"만 허용된다고함
  }

  enable_bgp = false
}



- az account show로 현재 구독 위치 확인

- (terraform init -upgrade로 Azure 공급자(provider)를 다운로드)
- terraform validate를 통해 설정 유효성 검사

- terraform plan을 통해 리소스 생성 계획 확인

- terraform apply로 적용 (yes 입력)

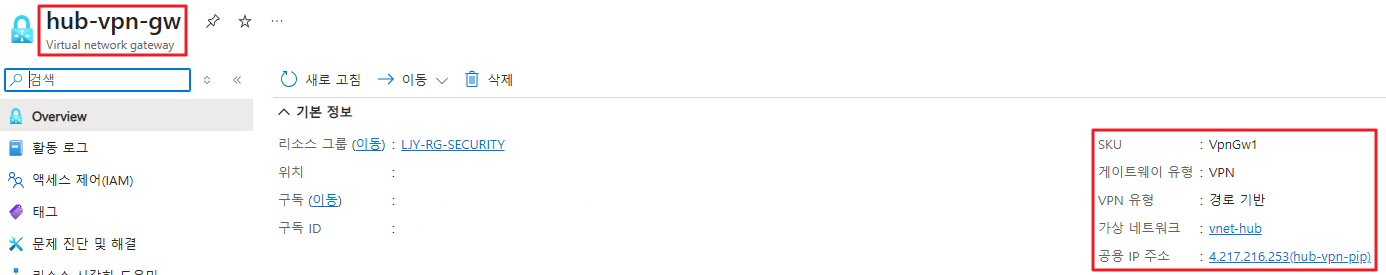

- 결과 확인





최종 결과 정리

terraform state list
# Terraform 상태 파일에 등록된 모든 리소스의 목록





배포한 서비스 목록

가상 네트워크 (VNet)	dev_vnet, hub_vnet, prd_vnet
서브넷 (Subnet)	dev_subnet_web, prd_subnet_web, prd_subnet_db, hub_firewall_subnet, hub_gateway_subnet
네트워크 보안 그룹 (NSG)	web_prd_nsg
방화벽 (Firewall)	hub_fw
VPN 게이트웨이 (VPN Gateway)	hub_vpn_gw
Public IP	firewall_pip, vpn_pip, web_prd_public_ip
리소스 그룹 (Resource Group)	RG-NETWORK (네트워크 리소스), RG-SECURITY (보안 리소스), RG-COMPUTE (컴퓨트 리소스), RG-STORAGE (저장소 리소스)
라우팅 (Routing)	prd_web_to_fw_route, prd_web_route_table
네트워크 피어링 (VNet Peering)	dev_to_hub, hub_to_dev, hub_to_prd, prd_to_hub

terraform show
# 생성된 리소스의 상세 정보
